变频器中晶闸管过电压保护
来源：艾特贸易2017-06-05
简介晶闸管过电压产生的原因主要有：关断过电压、操作过电压和浪涌过电压等。对过电压的保护方式主要是接入阻容吸收电路、硒堆或压敏电阻等。图 3-7 所示为交流侧接入阻容吸收电路
晶闸管过电压产生的原因主要有：关断过电压、操作过电压和浪涌过电压等。对过电压的保护方式主要是接入阻容吸收电路、硒堆或压敏电阻等。图3-7所示为交流侧接入阻容吸收电路的几种方法。硒堆或压敏电阻的连接方法与此相同。

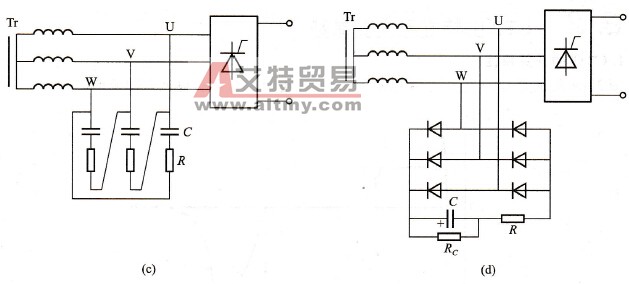

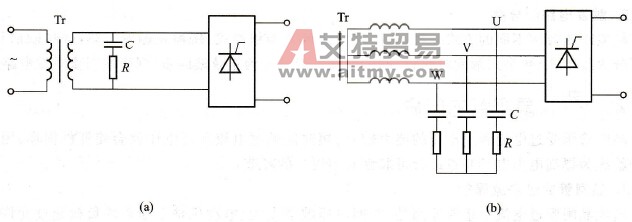

图3-7 交流侧接入阻容吸收电路的几种方法
(a)单相并联；(b)三相Y形联结；(c)三相△形联结；(d)三相整流连接
