变频器中GTR的结构

来源：艾特贸易2017-06-05

简介图 3-13(a) 所示为 GTR 的结构示意图。作为大功率开关应用最多的是 GTR 模块，图 3-13(b) 所示为 GTR 模块的外形，图 3-13(c) 所示为等效电路。为了便于改善器件的开关过程和并联使用，中间

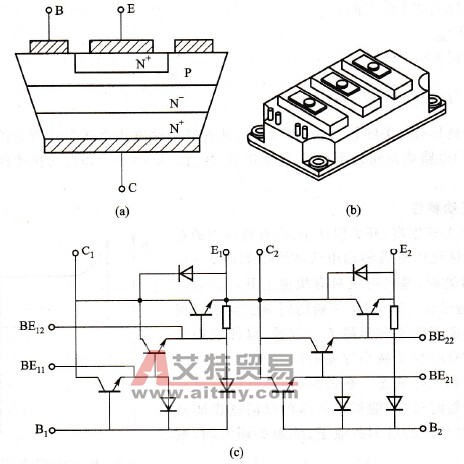

图3-13(a)所示为GTR的结构示意图。作为大功率开关应用最多的是GTR模块，图3-13(b)所示为GTR模块的外形，图3-13(c)所示为等效电路。为了便于改善器件的开关过程和并联使用，中间级晶体管的基极均有引线引出，如图中BE11、BE12等端子。目前生产的GTR模块可将多达6个互相绝缘的单元电路做在同一模块内，可很方便地组成三相桥式电路。
