变频器中GTO的开关特性

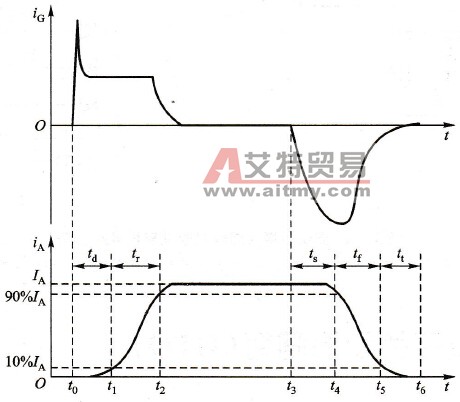

    图3-9所示为GTO在开通和关断过程中门极电流iG和阳极电流iA的波形。

    图3-9    GTO在开通和关断过程中门极电流和阳极电流的波形

    图中iG是门极电流，iA是阳极电流。其开通过程与普通晶闸管相似。关断过程是通过在GTO门极施加关断脉冲实现的。如将开通触发时刻定为t0，阳极电流达到稳定电流10%的时刻定为t1，阳极电流上升到稳定电流90%的时刻定为t2，施加关断触发脉冲时刻定为t3，阳极电流下降到稳定电流90%的时刻定为t4，阳极电流下降到稳定电流10%的时刻定为t5，阳极电流下降到漏电流时刻定为t6，则GTO开关时间定义如下：

   1)延迟时间td：从施加触发电流时刻起，到阳极电流iA上升到稳定电流10%的时刻止，这段时间称为延迟时间，以td表示，即td=t1-t0。

   2)上升时间tr：阳极电流iA从稳定值的10%增加到90%所需要的时间称为上升时间，以t1表示，即tr=t2-t1。

   3)储存时间ts：从施加负脉冲时刻起，到阳极电流iA下降到稳定值90%的时间，称为储存时间，以ts表示，即ts=t4-t3。

   4)下降时间tf：阳极电流iA从稳定值的90%下降到10%的时间，称为下降时间，以tf表示，即tf=t5-t4。

   5)尾部时间tt：阳极电流iA从稳定值的10%到GTO恢复阻断能力的时间，称为尾部时间，以表示tt，即tt= t6 - t5。
