变频器电力电子器件参数和特性的比较

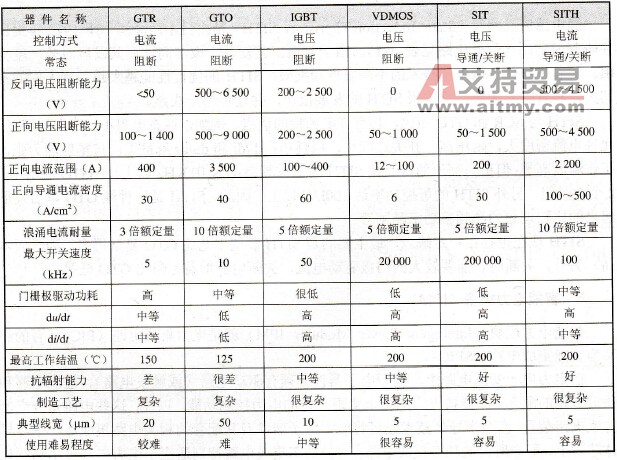

    为了说明电压控制型器件与电流控制型器件的不同，表1-2给出了常用的全控型器件的基本参数和各种性能的比较。由于MCT的资料不全，故未列入表内，另外MOSFET中主要选择VDMOSFET，故用VDMOS表示。从表中可以看出，电流控制型器件制造相对容易，但使用难度较大；相反，电压控制型器件制造较难，而使用比较方便。

    表1-2    全控型电力电子器件比较

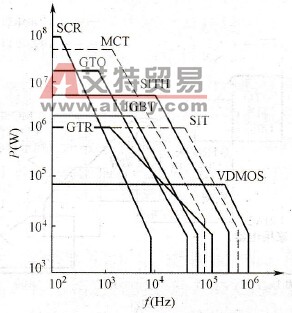

    图1-9给出了常用电子电力器件的单个器件输出功率与工作频率的关系。从图上看，IGBT各项指标已超过GTR因此已逐步取代GTR。随着MCT逐步成熟，也将在大部分应用领域中取代SCR和GTO。

    图1-9    单个器件输出功率与工作频率的关系
