变频调速器外接两地控制电路是什么

    在实际生产中，常常需要在两个地点都能对同一台电动机进行升、降速控制。在大多数情况下，这是通过外接控制来实现的。

   (1)电位器控制 如图6-16(a)所示。当三位选择开关SA合至A时，由电位器RPA调节转速；当SA合至B时，由电位器RPB调节转速。

    图6-16 (a)所示控制电路有一个明显的缺点，由于两地的电位器不可能同步调节，故两地电位器滑动接点的位置不可能相同。因此，当开关SA进行切换时，不可能立即在原有转速的基础上进行调节。例如，电动机的转速先由RPA进行调节（SA在A位）。当SA合至B位时，电动机的转速将首先改变为与RPB的状态相一致，故切换前后的转速难以衔接。

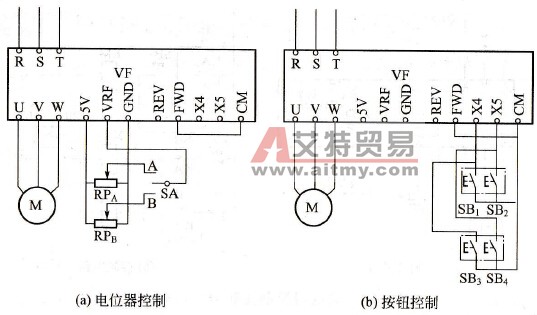

    图6-16    外接两地升、降速控制

   (2)按钮控制  利用变频器中的升、降速功能进行控制。以森兰BT40系列变频器为例，如图6-16 (b)所示。图中，SB1和SB2是一组升、降速按钮；SB3和SB4是另一组升、降速按钮。首先，通过功能预置，使X4和X5端子具有如下功能：

   X5接通-频率上升；

   X5断开-频率保持；

   X4接通-频率下降；

   X4断开-频率保持。

    因此，在图6-16(b)中，按下SB2或SB4，都能使频率上升，松开后频率保持；反之，按下SB1或SB3，都能使频率下降，松开后频率保持，从而在易地控制时，电动机的转速总是在原有转速的基础上升降，很好地实现了两地控制。依此类推，还可实现多处控制。
