变频器逆变的基本原理是什么

    首先通过单相逆变桥的工作情况来看一下直流电是如何逆变成交流电的。

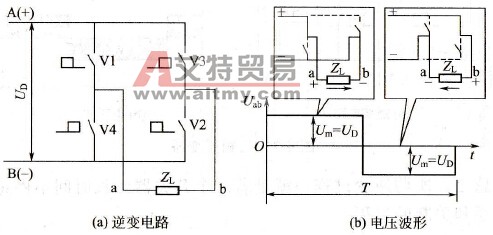

    单相逆变桥的构成如图6-2所示。图中，将四个开关器件(V1～V4)接成桥形电路，两端加直流电压UD，负载ZL接至两“桥臂”的中点a与b之间。现在就来看看负载ZL上是怎样得到交变电压和电流的。

    图6-2    单相逆变桥

   (1)前半周期。令V1、V2导通；V3、V4截止。则负载ZL上所得的电压为a“+”、b“-”，设这时的电压为“+”。

   (2)后半周期。令V1、V2截止；V3、V4导通。则负载ZL上所得的电压为a“-”、b“+”，电压的方向与前半周期相反，为“-”。

    上述两种状态如能不断地反复交替进行，则负载ZL上所得到的便是交变电压了。这就是把直流电逆变成交流电的工作过程。

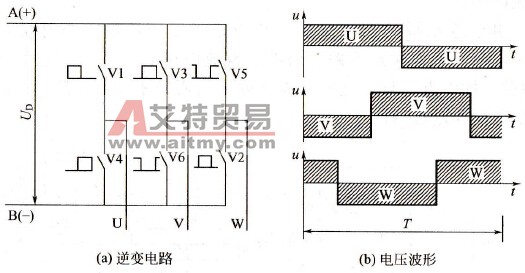

    三相逆变桥的工作过程与单相逆变桥相同，只要注意三相之间互隔T/3（T是周期）就可以了。即V相比U相滞后T/3，W相又比V相滞后T/3，如图6-3所示。具体的导通顺序如下。

    第1个T/6：V1、V6、V5导通，V4、V3、V2截止。

    第2个T/6：V1、V6、V2导通，V4、V3、V5截止。

    第3个T/6：V1、V3、V2导通，V4、V6、V5截止。

    第4个T/6：V4、V3、V2导通，V1、V6、V5截止。

    第5个T/6：V4、V3、V5导通，V1、V6、V2截止。

    第6个T/6：V4、V6、V5导通，V1、V3、V2截止。

    图6-3    三相逆变桥

    总之，所谓逆变过程，就是若干个开关器件长时间不停息地交替导通和关断的过程。
