变频调速器如何进行正、反转运行控制

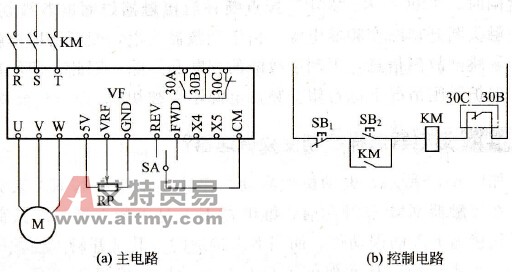

    ①三位旋钮开关控制变频调速器正、反转运行电路如图6-14所示。此图与图6-12所示的正转控制电路完全类似，只是把旋钮开关改为三位开关，即SA开关有“正转”、  “停止”和“反转”位置。

    图6-14    旋钮开关正反转控制电路

    此方案的优缺点也和图6-12所示电路相同，即电路结构简单，但难以避免由KM直接控制电动机的误操作以及变频器故障状态下会切断变频器电源。

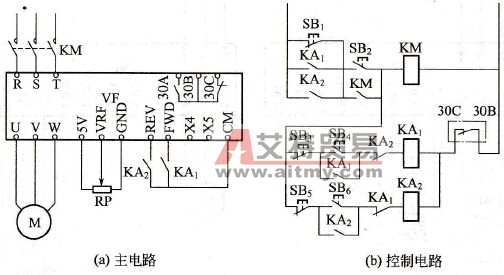

    ②继电器控制的正、反转电路如图6-15所示。此图与图6-13继电器控制的正、反转电路类似。

    按钮SB1、SB2用于控制接触器KM，从而控制变频器接通或切断电源；按钮SB3、SB4用于控制正转继电器KA1，从而控制电动机的正转运行；按钮SB5、SB6用于控制反转继电器KA2，从而控制电动机的反转运行。

    正转与反转运行只有在接触器KM已经动作、变频器已经通电的状态下才能进行。与钮SB1并联的KA1、KA2触点用以防止电动机在运行状态下通过KM直接停机。

    当变频器因故障保护动作跳闸时，30C和30B接点断开，继电器KA1、KA2线圈失电常开触点断开，变频器运行信号断开，但变频器电源没有切断，变频器屏幕显示故障信息。

    图6-15    继电器控制变频器正反转电路
