变频器主电路电缆接线技术方法

    选择主电路电缆时，须考虑电流容量、短路保护、电缆电压降等因素。一般情况下，变频器输入电流的有效值比电动机电流大。变频器的变流回路电路形式不同，输入功率因数也不同，使用交流电抗器和使用直流电抗器的情况下有不同的功率因数。

    变频器与电动机之间的连接电缆尽量短，因为此电缆距离长，则电压降增大，可能引起电动机转矩不足。特别是变频器输出频率低时，其输出电压也低，线路电压损失所占百分比加大。变频器与电动机之间的线路电压降规定不能超过额定电压的2%，根据这一规定来选择电缆。工厂中采用专用变频器时，如果有条件对变频器的输出电压进行补偿，则线路电压降损失容许值可取为额定电压的5%。

    容许电压降给定时，主电路电线的电阻值必须满足下式：

   Rc≤(1000×△U)/（√3LI）    （10-1)

式中，Rc-单位长电线的电阻值(Ω/km)；

    △U-容许线间电压降(V)；

   L-1相电线的铺设距离(m)；

   I-电流(A)。

    例：变频器传动笼型电动机，电动机铭牌数据为：额定电压220 V，功率7.5 kW，4极，额定电流15 A，电缆铺设距离50 m，线路电压损失允许在额定电压2%以内，试选择所用电缆的截面大小？

    解：1）求额定电压下的容许电压降。

    容许电压降；△U =220V×2%=4.4 V

   2)求容许电压降以内的电线电阻值。

    电线电阻Rc=[(1000×4. 4)/（√3×50×15）]Ω/km=3.39 Ω/km

   3)根据计算出的电阻选用导线。

    由计算出的Rc值，从厂家提供的相关表格中选用电缆。表10-1列出了常用电缆的导体电阻，从表中可以看到，应选电缆电阻3.39Ω/km以下的电缆，截面积为5.5mm²。

    表10-1    常用电缆的导体电阻

    实际进行变频器与电动机之间的电缆铺设时，须根据变频器、电动机的电压、电流及铺设距离通过计算来确定选何种截面的电缆。

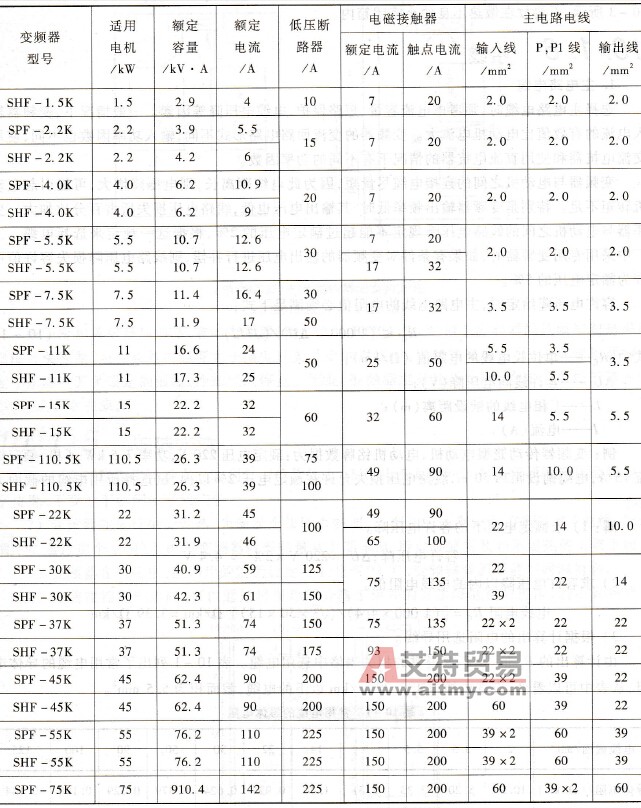

    表10-2给出了三恳400系列SHF/SPF变频器主电路电器电线选用表。

    表10-2    三恳400系列SHF/SPF变频器主电路电器电线选用表

    需要强调的是，接地回路必须按电气设备技术标准所规定的方式施工，具体可参考变频器使用说明书。当变频器呈单体型时，接地电缆与变频器的接地端子连接；当变频器被设置在配电柜中时，则与配电柜的接地端子或接地母线相接。根据电气设备技术标准，接地电线必须用直径6 mm以上的软铜线。
