变频器静态测试的内容及操作技术方法

    (1)测试整流电路。变频器的主电路如图6-28所示。找到变频器内部直流电源的P端和N端，将万用表调到电阻×10挡，红表棒接到P，黑表棒分别依次接到R、S、T，应该有大约几十欧的阻值，且基本平衡。相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。将红表棒接到N端，重复以上步骤，都应得到相同结果。如果有以下结果之一，可以判定电路已出现异常：阻值三相不平衡说明整流桥有故障；红表棒接P端时，电阻无穷大可以断定整流桥或启动电阻出现故障。

   (2)测试逆变电路。将红表棒接到P端，黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障。

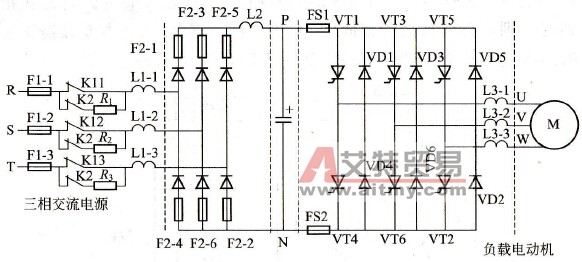

    图6-28    变频器的主电路
