变频器安装的具体技术方法和要求是什么

    (1)墙挂式安装。由于变频器本身具有较好的外壳，故一般情况下，允许直接靠墙安装，称为墙挂式，如图6-25所示。

    为了保持通风的良好，变频器与周围阻挡物之间的距离应符合如下要求：

    ①两侧：≥100mm；

    ②上下方：≥150mm。

    为了改善冷却效果，所有变频器都应垂直安装。此外，为了防止异物掉在变频器的出风口而阻塞风道，最好在变频器出风口的上方加装保护网罩。

   (2)柜式安装。当周围的尘埃较多时，或和变频器配用的其他控制电器较多而需要和变频器安装在一起时，采用柜式安装。柜式安装时的注意事项如下。

    ①在比较洁净、尘埃很少时，尽量采用柜外冷却方式，如图6-26(a)所示。

    图6-25    墙挂式安装及要求

    图6-26    单台变频器的柜式安装

    ②如采用柜内冷却时，应在柜顶加装抽风式冷却风扇。冷却风扇的位置应尽量在变频器的正上方，如图6-26 (b)所示。

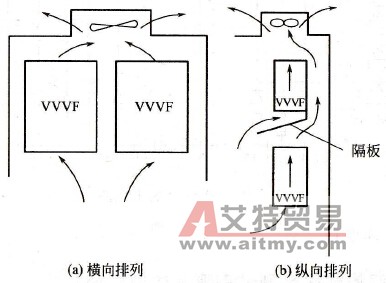

    ③当一台控制柜内装有两台或两台以上变频器时，应尽量并排安装（横向排列），如图6-27(a)所示。如必须采用纵向方式排列时，则应在两台变频器间加一块隔板，以避免从下方变频器出来的热风进入上方的变频器内，如图6-27 (b)所示。

    图6-27    两台变频器的柜式安装
