PLC控制变频调速常见正转控制电路如何控制

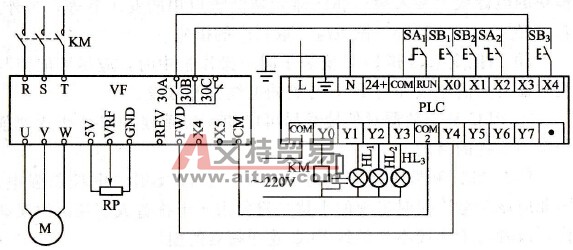

    正转控制电路也可通过PLC进行控制，如图6-20所示。

    在输入侧，旋钮开关SA1用于使PLC开始运行，按钮开关SB1用于使接触器KM动作，SB2用于使KM释放，旋钮开关SA2用于使变频器开始工作。

    图6-20    应用PLC的正转控制电路

    变频器跳闸后的保护触点“30A-30B”接至PLC的X3和COM之间，一旦变频器发生故障，PLC将立即作出反应，使系统停止工作，按钮开关SB3用于在处理完故障后使系统复位。

    在输出侧，Y0与接触器KM的线圈相接，用于控制变频器的通电或断电，Y1、Y2、Y3与指示灯HL1、HL2、HL3相接，分别表示变频器通电、变频器运行及故障报警。
