变频器选型时的注意事项

    高性能变频器的选型主要应根据它所驱动的负载类型来选择，但是对于变频器来说，它所驱动的负载无论是何种类型，在变频器输入电压恒定的情况下，主要考虑变频器的额定输出电流、最大电流和最小电流。

   (1)连续工作时的额定电流

    不同厂家的变频器，其额定电流的定义也不相同。例如，西门子6SE70系列变频器的额定电流是以400V电源电压为基准，按西门子公司6极标准电机的额定电流来定义的。另外，变频器主电路部分一般都通过I2·t监视器进行过载保护。

    当变频器的输出电流等于或小于其定义的额定电流时，变频器可连续工作。如果变频器的输出电流超过其定义的额定电流，运行一定时间后，变频器将达到它的最大允许工作温度，因而不允许再过载或I2·t监视器将不允许再继续运行下去。所以在变频器选型时，其连续工作的额定电流必须大于或等于负载电流。高性能变频器为了降低电机噪声和改善输出波形，一般都将变频器的调制频率设定得很高(西门子6SE70系列变频器为0~16kHz)，但这样就不可避免地造成了线路损耗过大和线间分布电容的产生，所以当调制频率设定值不同，针对不同容量的变频器选型时，要适当地减载。

   (2)变频器的过载能力

    西门子6SE70系列变频器将输出电流定义为额定电流、基本负载电流和过载电流。变频器的基本负载电流定义为额定电流的0.91倍；变频器的过载电流是指变频器驱动的电机在短时工作时具有的过载电流，当变频器根据负载情况在短时工作且需要过载运行时，必须使变频器的输出电流在过载前为基本负载电流。如果定义变频器的工作周期为300s，当过载时间小于或等于60s时，其过载倍数可达到额定电流的1.36倍；当过载时间小于或等于30s时，其过载倍数可达到额定电流的1.6倍。

   (3)单电机驱动

    高性能变频器为使驱动系统获得良好的动态特性和静态特性，一般都采用矢量控制模式。变频器采用矢量控制模式时必须遵循以下原则。

    ①一台变频器只允许驱动一台电机。

    ②变频器的额定电流必须大于或等于所驱动电机的额定电流。

    ⑧电动机额定电流最小应为其所驱动变频器额定电流的1/8。

    ④变频器应用矢量控制模式驱动普通电机时，要对电机在冷却状态下进行参数辨识。

   (4)多电机驱动

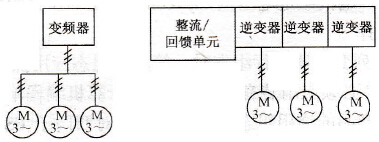

    多电机驱动有两种工作方式：一是一台变频器驱动多台电机；二是使用一台整流/回馈单元带多台逆变器，每个逆变器各驱动一台电机，如图2-45所示。

    图2-45    多电机驱动的两种工作方式

    当一台变频器驱动多台电机时，应选择U/f控制模式，并且使变频器额定电流大于或等于所驱动多台电机额定电流总和。当采用整流/回馈单元、逆变器组合驱动多台电机时，应注意整流/回馈单元的容量，其余同“单电机驱动”。
