电源高次谐波引发变频器故障及排除

    由于目前的电力系统中大量非线性负载应用（如整流器、电弧炉、高压灯具等），使供电网络中存在着高次谐波电流和电压闪变，而变频器自身也是高次谐波的发生源，其产生的高次谐波对电源系统产生严重影响。为此，为了抑制供电网高次谐波电流和电压闪变对变频调速系统的影响，同时抑制变频器产生高次谐波电流影响供电网的其他用电设备，通常采用以下处理措施。

    (1)采用专用变压器对变频器供电，以使其与其他用电设备有电的隔离。

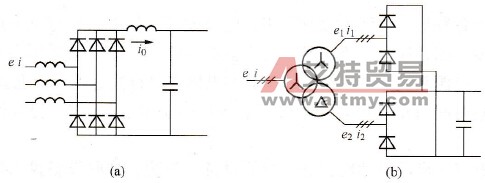

   (2)在变频器输入侧加装滤波电抗器或采用多相整流桥回路，降低变频器产生高次谐波的分量，如图11-5所示。

    图11-5    输入侧接线图

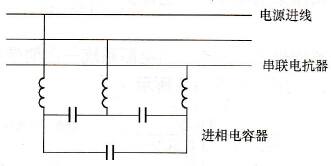

    对于有进相电容器的系统，因高次谐波电流将使电容电流增加造成发热严重，必须在电容前串接电抗器，以减小谐波分量。如图11-6所示，要对电抗器的电感合理分析计算，避免形成LC振荡。

    图11-6    串联电抗器示意图
