变频器能耗制动的制动单元

    能耗制动采用的方法是在变频器直流侧设置制动单元组件，将再生电能消耗在功率电阻上来实现制动，如图6-2所示。这是一种处理再生能量最直接的办法，它是将再生能量通过专门的能耗制动电路消耗在电阻上，转化为热能，因此又被称为电阻制动，它包括制动单元和制动电阻两部分。

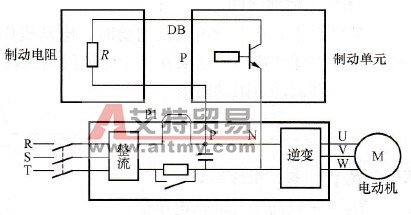

    图6-2    能耗制动和制动单元、制动电阻的连接方式

    制动单元的功能是当直流回路的电压Ud超过规定的限值时(如660V或710V)，接通耗能电路，使直流回路通过制动电阻后以热能方式释放能量。制动单元可分内置式和外置式两种。内置式适用于小功率的通用变频器，外置式则适用于大功率变频器或对制动有特殊要求的工况中。从原理上讲，二者并无区别，制动单元都是作为接通制动电阻的“开关”，它包括功率管、电压采样比较电路和驱动电路。
