变频器力控组态软件通信故障处理实例

    1．故障现象

    瓦楞纸板箱在包装领域里占相当大的比例，横切机是瓦楞纸板生产线末端的一个重要的环节，横切机的性能是影响产品质量和生产效率的重要因素之一，也是整个生产线电气控制最复杂的一个环节，如图7.24所示。现用艾默生EV2000变频器进行控制，用力控组态软件来进行数据显示（如频率），但是用于长度控制时，无法显示实际长度。

    2．分析处理

    经查看，力控组态软件使用了艾默生变频器01H号通信功能，但经查用户手册，只能读取如表7.8所示的数据。

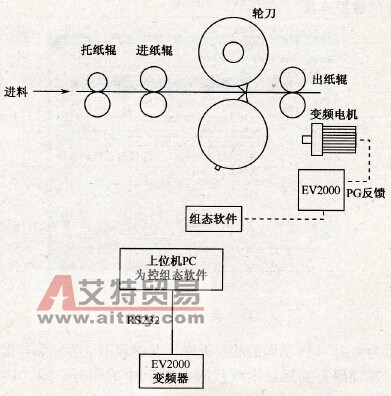

    图7.24    力控组态软件系统

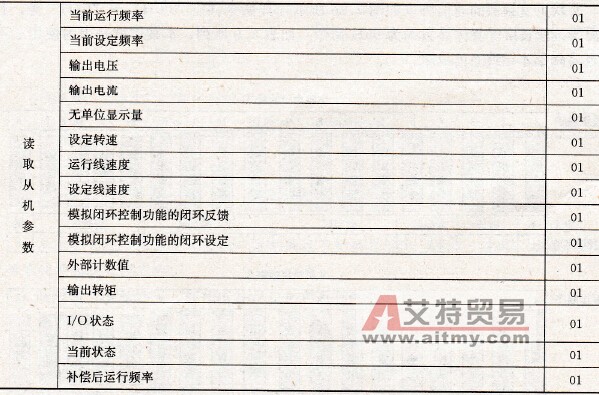

    表7.8    艾默生变频器01H号通信功能

    但本案例需要读取实际长度，必须读取功能码F9.15的数值，功能号为06H功能码，具体设置如下：

    模拟I/O的数据连接。

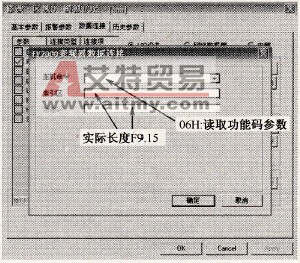

    图7.25    力控通信

    图7.25所示为使用06H功能的软件设置，其中索引区为实际长度所代表参数的功能组，即“F9”；功能码为实际长度所代表功能组中的序号，即“15”。设置完成后，读取参数正常，显示也正常。

    3．总结归纳

    艾默生变频器的通信协议如图7.26所示，其命令共有“00H”～“07H”等，其中需要读取长度等具体参数的为06H命令，如表7.9所列，本案例就是因为使用了不恰当的命令才导致通信故障。

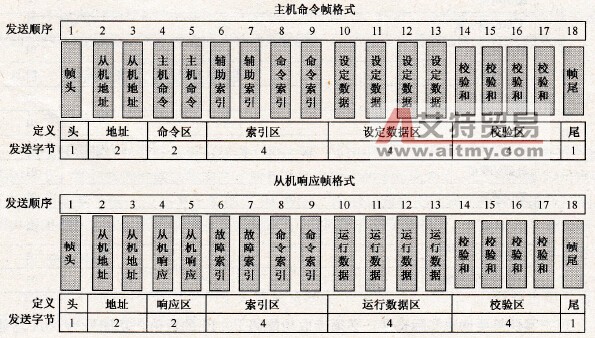

    图7.26    艾默生变频器通信协议

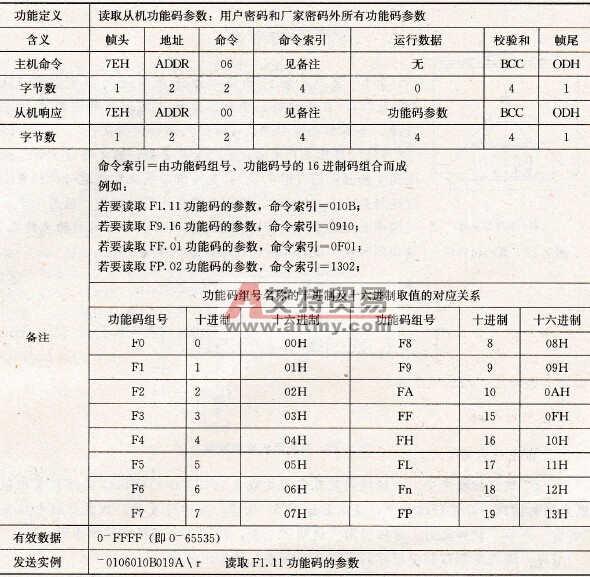

    表7.9    艾默生变频器06H命令
