IR2110在全桥变换器中的应用

    图3-26为用两片IR2110驱动的全桥变换器电路。在该电路中，变换器低端与IR2110的关闭端加有电流检测电路。该电流检测电路的具体工作方法与变换器所要求的PWM的技术、电源精度要求、有无负电源等有关。电路的关闭功能是锁定的，这样可以保证在负载电流通过功率MOSFET内部二极管衰减后，功率MOSFET仍保持断开的状态，锁定只有在下个周期的开始才能复位。

    图3-26中的寄生电感，在快速开关时的高di/dt作用下，在功率MOSFET上会产生过冲电压。当然在电源线与功率管间加去耦电容可减小这种不良影响，但在电路布局时最好能紧密排列。这些电感加上续流二极管的正向恢复效应，还会引起电源线上电压的来回摆动（例如Us端上的电压可能会低于COM端的电压），Us端上的电压可低到-4V，这是最低极限，如果超过这个极限，就会引起高端通道工作不稳定。

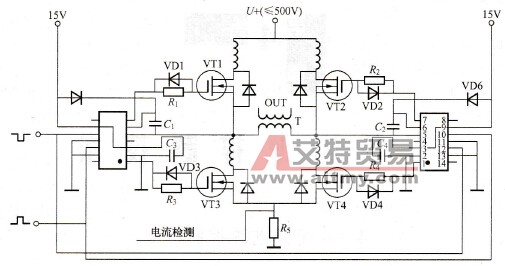

    图3-26    IR2110在全桥变换器中的应用

   IR2110的开通与关断传输延迟时间是接近匹配的（失配时间不大于10ns），开通传输延迟时间比关断传输延迟时间长25ns，这就保证了功率管在工作时不会发生重叠导通，为了更加安全起见，可在功率管的栅极上加一电阻和二极管网络(如图中的R1、VD1、R2、VD2、R3、DV3、R4、VD4)，这些电阻和二极管网络可进一步延迟功率管的导通而对其关断没有影响，这就相当于增加了死区时间。

   10脚接低电平，可得到正负半周全占空输出。输出采用调制或方波可通过电路的2脚来选择，2脚悬空或高电平为调制脉冲输出，2脚低电平为方波输出。
