IR2110在双正激变变换器中的应用

来源：艾特贸易2017-06-05

简介图 3-24 为用 IR2110 驱动双正激变换器电路。在这种情况下，由于续流二极管的导通时间变得非常短，故为了确保给自举电容 C1 开通时，后续周期内给自举电容 C1 充满电荷，电路中增加了

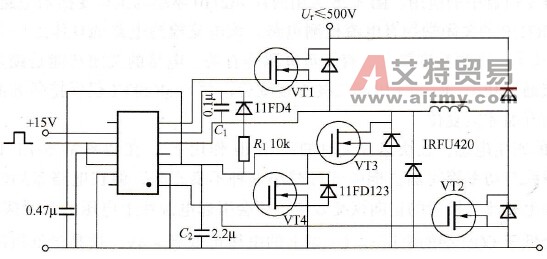

图3-24为用IR2110驱动双正激变换器电路。在这种情况下，由于续流二极管的导通时间变得非常短，故为了确保给自举电容C1开通时，后续周期内给自举电容C1充满电荷，电路中增加了三个元件R1、VT3和VT4。当VT1和VT2截止，VT4也截止，VT3饱和导通，将电容C1一端对地接通，使C1和C2能很快充电冲到15V左右。当VT1和VT2导通时，TV4也导通，使VT3截止，从而使点电容C1对地一端与VT1管的源极等电位，C1维持15V不变，C1对地电位举高，保证VT1管栅压高于源极电压，保证VT1饱和导通。
