IR2110在BUCK变换器中的应用

    图3-23为采用IR2110驱动BUCK变换器中的MOSFET。对自举电容的初始充电是由Ucc电源通过电感和滤波电容进行的。为了确保对自举电容充电电压不超过Uss(20V)的限制，这个LC谐振电路的Q值应是足够小。如果Q值不是足够小，就应在自举二极管支路串联一个电阻或在自举电容上并联一个齐纳二极管。

    如果电路工作在连续电流模式，则电源对自举电容的充电就在续流二极管的导通期间进行。在电流不连续模式中，如果续流二极管的导通期间非常短，电源对自举电容的充电就通过滤波元件与负载来进行。

    图3-23电路中，1μF去耦电容与11、12和13端应在同一点接地，并与功率部分的接地的接地点分开。

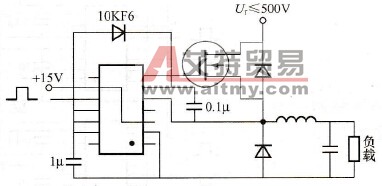

    图3-23   IR2110在BUCK变换器中的应用
