怎样防止变频器线路传播引起的干扰

    线路传播常常是比较主要的干扰途径，防止的方法主要有：

    1．受干扰设备为大容量电子没备。在变频器的输入侧接入交流电抗器。

    2．受干扰设备为小容量电子仪器

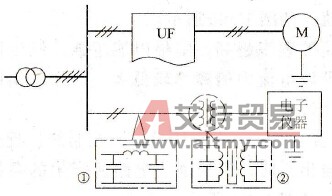

    图1-39    滤波和隔离

   (1)加入滤波电路。如图1-39中之①所示。图中，电容器的容量视干扰程度而定。一般情况下，可选(0.47~2)μF，耐压应≥1000V。

   (2)加入隔离变压器。如图1-39中之②所示，这是效果较好的一种解决办法。

    3．正确接地。如果把各种电子设备的地线连接到一起后再接地，则地线为相互间传播干扰信号提供了路径，如图1-40a所示，这是错误的。

    正确的接地方法应该是每个设备都单独接地，如图1-40D所示。

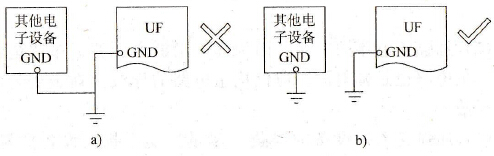

    图1-40    设备的接地

   a)错误接地b）正确接地
