变频器有哪些干扰源

    如图1-37所示，变频器的干扰源主要有：

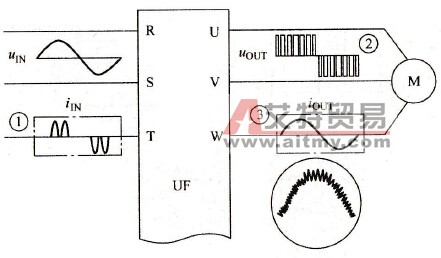

    图1-37    变频器的干扰源

    1．输入电流。输入电流为非正弦波，如图1-37中之①所示。它具有十分丰富的高次谐波成分。它的干扰方式主要有两种：

   (1)使网络电压发生畸变；

   (2)频率较高的谐波电流具有电磁幅射的能力。

    2．输出电压。输出电压的波形是经过正弦脉宽调制的高频脉冲序列，如图1-37中之②所示。它主要是通过线路的分布电容“窜入”其他设备产生干扰。

    3．输出电流。输出电流中具有频率很高（等于载波频率）的高次谐波成分，如图1-34中之③所示，故电磁幅射的能量较大。
