还有哪些情况需要接入交流电抗器

    除了改善功率因数外，需要接入交流电抗器的场合如图1.35所示，说明如下：

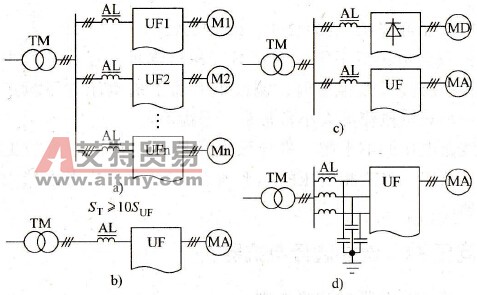

    图1.35    需要接入交流电抗器的场合

   a)同一电路中有多台变频器b）变压器容量很大

   c)同一电路中有晶闸管设备d）对抗干扰要求较高

    1．同一电路中有多台变频器  当同一电路中有多台变频器运行时，电路的电压波形将发生畸变，有可能导致其他设备运行不正常，以及变频器的不规则跳闸。故每台变频器的输入侧都应接入交流电抗器，如图1-35a所示。

    2．变压器的容量很大  如果变压器和变频器容量接近，变压器本身的绕组电感可以部分地起到交流电抗器的作用。

    但当变压器容量超过变频器容量10倍以上时，变压器本身的绕组电感相对很小。所以，变频器输入侧应接入交流电抗器，如图b所示。

    3．同一电路中有容量较大的晶闸管设备  因为晶闸管设备也容易使电网的电压波形发生畸变，和变频器互相影响。所以，变频器输入侧和晶闸管设备的输入侧都应接人交流电抗器，如图c所示。

    4．变频器对其他设备干扰较严重如果变频器的容量较大，或同一网络中电子设备较多，要求变频器减小高次谐波电流时，应在变频器输入侧接入交流电抗器和电容器进行滤波，如图d所示。

    电容器可按0.1~0.22μF、1000V选择。

    5．线路电压不平衡。变频器三相整流桥在运行过程中，由于每相电压接近振幅值时，滤波电容器上的电压并不恒定，因此，三相充电电流的大小常常是不平衡的。

    线路电压的不平衡，将导致变频器三相输入电流的更加不平衡。所以，当三相电压的不平衡度>3%时，应考虑接入交流电抗器。
