变频器有哪些与外部连接的端子，怎样标识

    (1)变频器与外部连接的端子及标识

    变频器与外部连接的端子及标识规定见表10-3和图10-13。

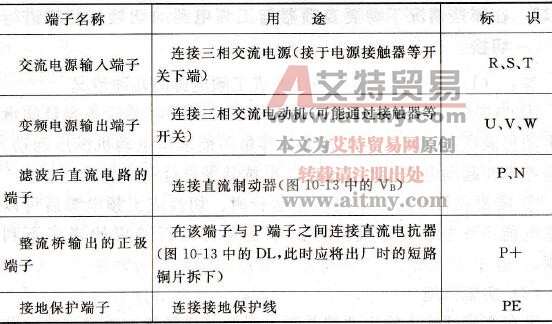

    表10-3    变频器与外部连接的端子和标识规定

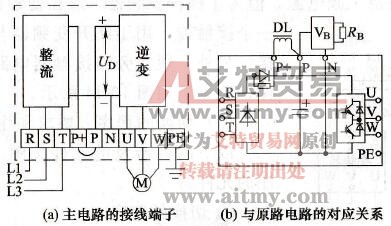

    图10-13    变频器的出线端子符号、排列图及与外部连接关系

   (2)输入和输出端子不能接颠倒的原因

    如果将变频器的输出端子接颠倒，即将输出端子U、V、W与电源相接，则不论哪一个逆变管导通，都将引起两相之间短路而很快将其烧坏。

    这一点在通过电缆沟或线管布线时更应引起高度的注意。应在线端标出不易损坏或丢失的明显标记。接线前应用万用表等器具再进一步进行核实。
