多个逆变电路共直流母线时，如何选择各连接线

    当同一台机器中有多台变频器时，最好采用共直流母线的方案，如图1-21所示。

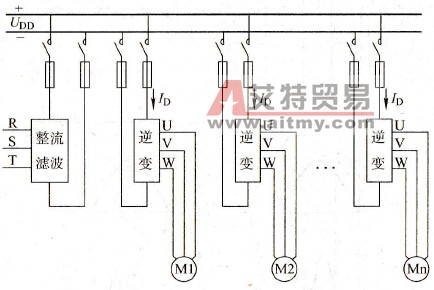

    图1-21    多个逆变器共母线

    在这种情况下，首先须根据电动机的额定功率求出直流电流。

   (1-11)

式中  PDN-当电动机工作在额定状态下的直流电路功率，kW；

   PMN-电动机的额定功率，kW；

   IDN-在额定状态下，由公共直流母线流入逆变电路的

    电流，A;

   UDD-直流母线的电压，V。

    各连接线路中接触器和熔断器的电流只需大于或等于额定电流IDN即可：

   IQN≥IDN

式中  IQN-空气断路器和熔断器的额定电流，A。
