变频器输出电压波的脉冲高度是UD，为什么仪表读

    因为变频器的输出电压是正弦脉宽调制后的系列脉冲，如图1-47b和c所示。其特点是：

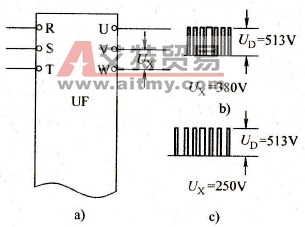

    图1-47    变频器的输出电压

   a)变频器的外接主电路b）380V时的波形c）250V时的波形

   (1)电压脉冲的幅值不变，等于直流电压：

   UM=UD

式中  UM-电压脉冲的幅值，V；

   UD-变频器内直流回路的电压，V。

   (2)输出电压的大小是通过改变脉冲的占空比来进行调节的。比较图b）和图c）可知：

    当输出电压UX=380V和UX=250V时，脉冲的幅值都等于UXM=UD=513V。但UX=380V时的占空比较大，故平均电压较大；而UX=250V时的占空比则较小，故平均电压也较小。

    电压表的读数是和电压的平均值成正比的，所以不等于直流电压。
