为什么变频器输出侧可以用两表法测量三相电功

    1．电动式仪表。电动式仪表由两组线圈构成：固定线圈1和偏转线圈2，指针3与偏转线圈同轴，如图1-54a所示。

    当两个线圈中通入电流时，它们的磁场相互作用，使偏转线圈受力而旋转，偏转角与两线圈内电流的乘积成正比。

    电动式仪表通常用来作为功率表。一般情况下，不动的线圈1为电流线圈，导线较粗，串联在被测电路中；偏转线圈2为电压线圈，导线较细，经串联附加电阻后跨接在被测电压两端，如图1-54b所示。

    2．变频器功率的测量。因为电动机的三相电流是平衡的，故可用两表法来测量三相电功率。

    但三相整流桥的输入电流（即变频器的输入电流）常常是不平衡的，尤其是在负载较轻时。所以只能各相分别测量，再把测量结果相加，得到三相总功率：

   P=P1+P2+P3

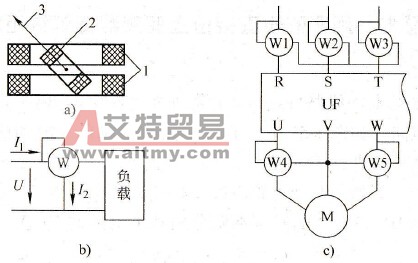

    图1-54    电动式仪表和功率测量

   a)电动式仪表b）测量功率接法c）变频器输入输出功率的测量
