变频器运行频率为50Hz时,输入侧的电流小于输出

来源:艾特贸易2017-06-05

简介根据能量守恒的原理,当变频调速系统的运行频率为 50Hz 时,变频器输入侧的电流理应不低于输出侧的电流。但在容量较大的变频调速系统中,实测的结果往往并非如此。这是由于输入

    根据能量守恒的原理,当变频调速系统的运行频率为50Hz时,变频器输入侧的电流理应不低于输出侧的电流。但在容量较大的变频调速系统中,实测的结果往往并非如此。这是由于输入侧的非正弦电流的测量误差引起的。说明如下:

    1.数字式仪表引起的误差。数字式仪表测量输出电流时,准确度是较高的,如图1-52c所示。但在测量输入电流时,由于输入电流在半周内有部分区间电流为0A,采样的结果也是0,如图a所示。故算出的平均电流偏小,也造成了输入侧电流小于输出侧电流的假象。

数字式仪表测非正弦电流

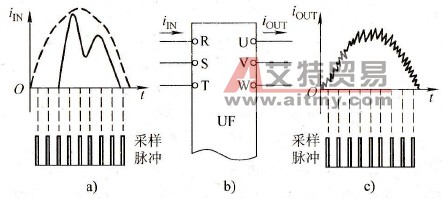

    1-52    数字式仪表测非正弦电流

   a)测输入电流b)变频器接线c)测输出电流

    2.电流互感器引起的误差。由于高次谐波电流的频率较高,普通电流互感器可能导致测量误差的原因有以下几个方面:

   (1)普通互感器铁心对于频率较高的谐波电流的磁场,导磁率将下降;而铁损(包括磁滞损失和涡流损失)则增加。所以,高次谐波电流在变换过程中能量损失较大,故流入电流表的电流中,高次谐波成分被削弱较多。

   (2)对于高次谐波电流,由绕组分布电容旁路掉的漏电流将增加,导致进入电流表的部分减少,如图1-53a所示(图c7次谐波电流示例)。

   (3)当电流频率较高时,互感器二次绕组的漏磁电抗以及仪表绕组的感抗都将增加,故流入仪表的高次谐波电流将进一步被削弱。

    上述几个方面的因素,都将使电流表的读数减小,造成输入侧电流小于输出侧电流的假象。

    3.输入电流的准确测量方法  将电磁式仪表直接接入被测电路,如被测电流超过了电流表的量程的话,可并联一个分流电阻RD,如图1-53b)所示。

输入电流的测量

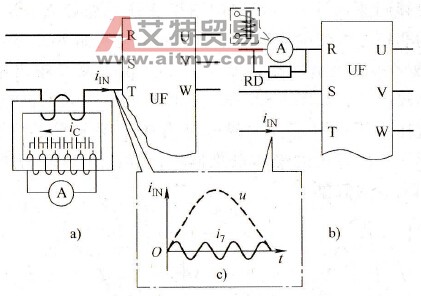

    1-53    输入电流的测量

   a)用电流互感器b)用附加电阻c)电流波形
