变频器进行功能预置一般需要哪些步骤

    一般功能预置都是通过编程方式来进行的。因此，功能预置都必须在“编程模式”下进行。尽管各种变频器的功能预置各不相同，但基本方法和步骤是十分类似的。今以三菱FR-A540系列变频器把加速时间（功能码为P．7）从出厂设定的Ss增加为20s为例，其功能预置的过程如图2-2所示：

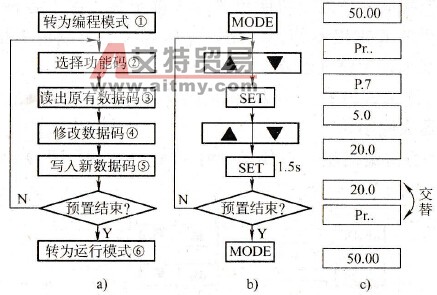

    图2-2    功能的预置流程

   a)基本步骤；b）键盘操作；c）显示屏显示

    变频器开机后，都处于《运行模式》下，显示屏显示给定频率，如50Hz。

    第1步：按键，切换为《编程模式》，显示屏显示“Pr．．”；

    第2步：按键或键，找出需要预置的功能码P.7；

    第3步：按键，“读出”该功能码中原有的数据，显示屏显示“5.0”，说明原有数据是5s；

    第4步：按键或键，将数据码修改为“20.0”；

    第5步：按键1.5s，“写入”新数据；

    这时，新数据“20.0”与“Pr..”交替显示，询问预置工作是否结束？如果预置尚未结束，则转为第2步，再选下一个需要预置的功能码；如果需要预置的功能都已预置完毕，则：

    第6步：按键，切换为《运行模式》。
