变频器上限频率和最高频率有什么区别

    1．上限频率和下限频率的确定。上限频率和下限频率是根据生产工艺的要求设定的。以某搅拌机为例，生产工艺要求：

    最高搅拌速度nLH≤600r/min；

    最低搅拌速度nLL≥150r/min。

    如图2-18a所示。

    传动机构的传动比λ=2，所以，电动机的最高转速和最低转速分别址：

   nMH≤1200/min，对应的工作频率便是上限频率fH；

   nML≥300r/min，对应的工作频率便是下限频率fL。

    如图2-18b所示。

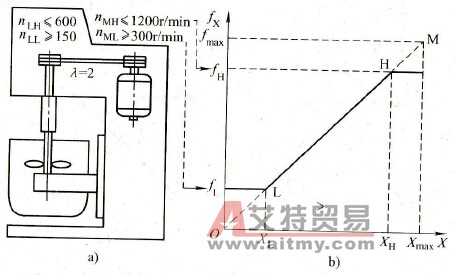

    图2-18    上限频率与最高频率

   a)搅拌机的工艺要求b）上、下限频率

    2．上限频率和最高频率的关系

   (1)上限频率不能超过最高频率：

   fH≤fmax

    如果用户希望增大上限频率，则首先应将最高频率预置得更高一些。

   (2)当上限频率与最高频率不相等（fH≠fmax）时，上限频率优于最高频率，变频器的最大输出频率为上限频率。这是因为，变频调速系统是为生产工艺服务的。所以，生产工艺的要求具有最高优先权。

   (3)部分变频器中，上限频率与最高频率并未分开，两者是合二为一的。
