变频器最高频率和基本频率有什么区别

来源:艾特贸易2017-06-05

简介1 .基本频率有两种定义方法: (1) 和变频器的最大输出电压对应的频率,称为基本频率; (2) 当变频器的输出电压等于额定电压时的最小输出频率,称为基本频率。 基本频率用 fBA 表示

    1.基本频率有两种定义方法:

   (1)和变频器的最大输出电压对应的频率,称为基本频率;

   (2)当变频器的输出电压等于额定电压时的最小输出频率,称为基本频率。

    基本频率用fBA表示。在绝大多数情况下,基本频率都和电动机的额定频率相等,如图2-17a所示。

    2.最高频率是变频器允许输出的最大频率,用fmax表示。其具体含义因频率给定方式的不同而略有差别:

   (1)由键盘进行频率给定时,最高频率意味着能够调到的最大的频率。就是说,到了最高频率后,即使再按键,频率也不能再上升了;

   (2)通过外接模拟量进行频率给定时,最高频率通常指与最大的给定信号相对应的频率,如图2-17b所示。

    在大多数情况下,最高频率与基本频率是相等的。例如,风机和水泵,当运行频率超过基本频率时,负载的阻转矩将增加很大,使电动机过载。所以,必须把最高频率限制在基本频率以内。

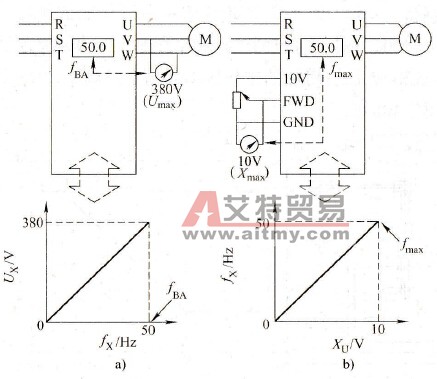

基本频率与最大频率

    2-17    基本频率与最大频率

   a)基本频率b)最大频率
