变频器如何判断电压信号输入端（有CM端）

    某变频器无说明书，也看不清型号，控制端子中不知道哪个是电压信号输入端（有CM端），怎么办

    1．找出给定电源。即找出变频器内部为给定电路提供的电源“+”端和公共端。

    电源“+”端的符号有：V+、+10V、+5V等；

    公共端（“0V”端）的符号有：V-、CM、ACM、COM、GND等。

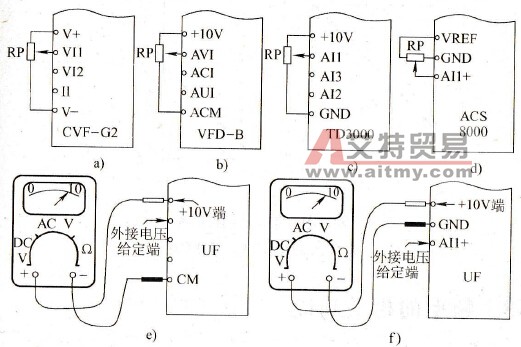

    图2-15a、b、c、d是几种常见变频器的设置情况。

    只要在上述端子中找到电源的一个端子，就可以用万用表找出另一个端子，如图2-15e和f所示。

    图2-15    变频器的外接电压给定电路

   a)康沃变频器b）台达变频器  c）艾默生变频器

   c) ABB变频器e）外接给定判断1 f）外接给定判断2

    2．找出给定信号输入端。多数变频器的电压给定信号输入端都安置在紧挨着电源“+”端的位置，如图a、b、c所示；也有少数变频器的电压给定信号输入端安置在“-”端的下面，如图d所示。

    作出初步判断后，可以接入一个电位器进行试验。
