变频器制动单元是怎样工作的

    制动单元的功能：当直流回路的电压UD超过规定的限值UDH时，接通耗能电路，使直流回路通过制动电阻RB释放能量。其基本构成如图2-46的虚线框所示，分述如下：

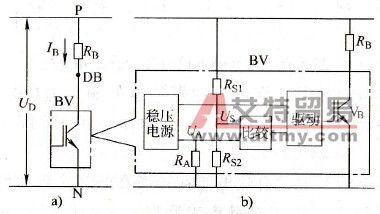

    图2-46    制动单元框图

   (1)功率管VB。用于接通与关断能耗电路，是制动单元的主体。

   (2)电压取样与比较电路。由于功率管VB的驱动电路是低压电路，故只能通过电阻RS1和RS2进行分压，按比例取出UD的一部分Us作为采样电压，和稳定不变的基准电压UA进行比较，得到控制VB导通或截止的指令信号。基准电压UA的大小应与限值UDH成比例。

   (3)驱动电路。驱动电路用于接受比较电路发出的指令信号，驱动VB导通或截止。
