变频器外接电位器从“0”位旋到底时输出频率范

    某变频器采用电位器给定方式，用户要求：当外接电位器从“0”位旋到底(给定信号为10V)时，输出频率范围为0~30Hz，如何处理

    1．偏置增益设定法。如图2-9a，基本频率给定线是曲线①，用户要求的频率给定线是曲线②(0A线)。因为曲线②的起点在原点，故不需预置偏置频率，只需算出频率增益就可以了，计算结果如下：

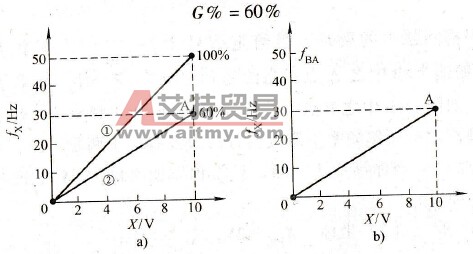

    图2-9    频率给定线

   a)偏置增益法b）坐标设定法

    2．坐标设定法  如图2-9b：

   (1)起点(0)坐标 Xmin=0V，fmin=0Hz；

   (2)终点(A)坐标 Xmax=10V，fmax=30Hz。
