变频器怎样实现外接升、降速控制

    变频器的可编程外接端子中，可以任意选择两个端子，通过功能预置，使它们具有升、降速功能。

    如图4-10所示，通过功能预置，使端子X1为“升速端子”，X2为“降速端子”，则：

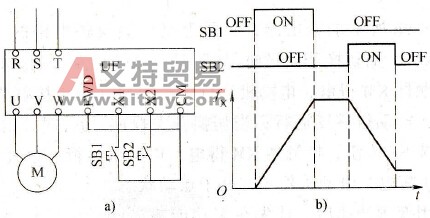

    图4-10    外接升、降速端子

   a)外接升、降速端子接法b）功能示意图

    按下SB1时，变频器的输出频率上升，松开SB1，变频器的输出频率保持不变（通过预置，也可以使输出频率回复至原来的频率）；

    按下SB2时，变频器的输出频率下降，松开SB2，变频器的输出频率保持不变（通过预置，也可以使输出频率回复至原来的频率）。
