有没有补偿得正好的U/f线

    理论推导出的满足恒转矩特点的U/f线如图3-16a中的曲线②所示（曲线①是kU=kF时的U/f线）。U/f比符合曲线②时，所得到的电动机的机械特性和有效转矩线如图b所示，故曲线②称为完全补偿线。

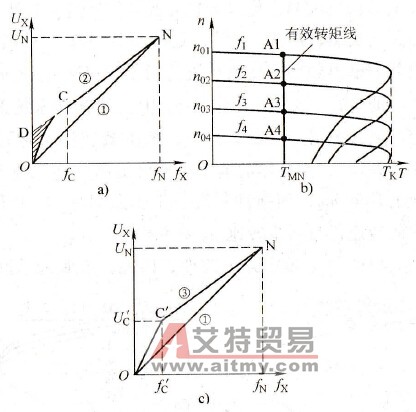

    图3-16    补偿得正好的情形

   a)补偿得正好的U/f线b）补偿结果

   c)变频器的模拟补偿功能

    要得到曲线②是十分困难的，实际工作中也没有这样的必要。有的变频器用模拟折线来代替，如图c中之曲线③所示，效果较好。折线上转折点G′的位置（fc′，Uc′）可由用户根据负载的具体要求来进行预置。
