什么是三线控制

    和接触器控制电路类似，如图4-8a所示。当按下动合（常开）按钮SF时，电动机正转起动，由于EF端子具有保持（自锁）功能，松开SF后，电动机的运行状态将能继续下去；当按下动断按钮ST时，EF和COM之间的联系被切断，自锁解除，电动机将停止。这样，只需要两个按钮开关就可以进行电动机的起动和停止控制了。

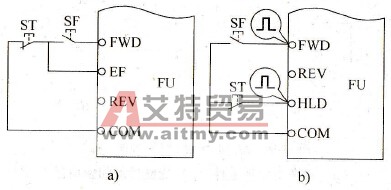

    图4-8    三线控制

   a)方式1 b）方式2（可脉冲控制）

    图4-8b所示是自锁功能的另一种方式，其特点是可以接受脉冲信号进行控制。

    由于自锁控制需要将控制线接到三个输入端子，故在变频器说明书中，常称为“三线控制”方式。
