变频器怎样实现点动控制

    1．键盘控制。多数变频器的面板上有点动键（键）。点动时，只需按键即可，如图4-7a所示。点动方向、点动频率以及点动时的加、减速时间都通过功能预置来决定。

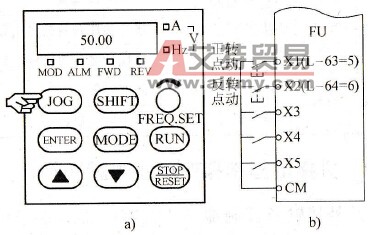

    图4-7    点动控制

   a)键盘控制；b）外接端子控制

    2．外接输入端子控制。在多功能输入端子中，任选两个端子（如X1、X2端）作为正、反转点动信号输入端。以康沃CVF-G2系列变频器为例：

    将功能码L-63（输入端子X1功能选择）预置为“5”，则该输入端即为“正转点动控制”输入端；

    将功能码L-64（输入端子X2功能选择）预置为“6”，则该输入端即为“反转点动控制”输入端。

    操作时，接通X1，即为正转点动控制；接通X2，即为反转点动控制。
