变频器是怎样提供外接开关量信号的

    变频器的开关量输出信号电路主要有三种类型：

    1．晶体管输出型。如图4-5 a所示，输出信号为集电极开路输出，由于受到晶体管耐压的限制，只能用于直流低压电路中；

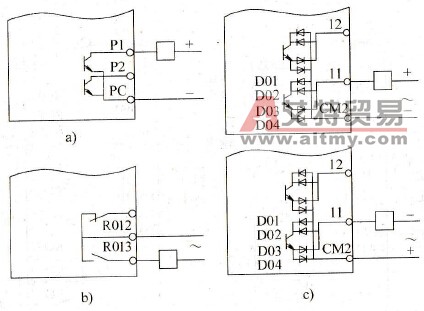

    图4-5    输出信号电路的类型

   a)晶体管输出型b）继电器输出型

   c)晶体管双向输出型

    2．继电器输出型。如图4-5b所示，输出端由继电器触点构成。由于继电器触点的耐压较高，故大多数可用在交流220V电路中；

    3．晶体管双向输出型。如图4-5c所示，举例说明如下：

    如外电路为上“+”、下“-”，则电流从端子“11”流入，经二极管D02、输出晶体管和二极管D04后到端子“CM2”；

    如外电路为上“-”、下“+”，则电流从端子“CM2”流入，经二极管D01、输出晶体管和二极管D03后到端子“11”。

    所以，双向输出型可以用在低压交流电路中。
