变频器是怎样接受外接开关量信号的

    图4-1中输入信号电路的结构如图4-3所示。

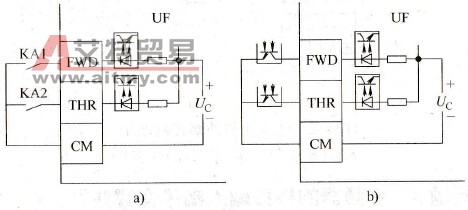

    图4-3    输入信号电路

   a)外控信号为有触点开关b）外控信号为无触点开关

    例如，当外接端子FWD的外控电路接通（KA1闭合）时，变频器内光电耦合管的二极管部分有电流流过，其三极管部分导通，进而控制其他器件。

    外控开关器件可以是有触点的，如图a所示；也可以是无触点的，如图b所示。
