变频器和外部控制电路之间是怎样联系的

    主要通过外接端子进行联系，如图4-2所示。外接端子有两大类：

    1．输入信号端子。从外部输入的各种控制信号，输入至变频器的“输入信号电路”，经输入信号电路接受后把信号传至主控电路。

    2．输出信号端子。主要有报警信号输出端子、外接测量端子、多功能状态信号输出端子等。

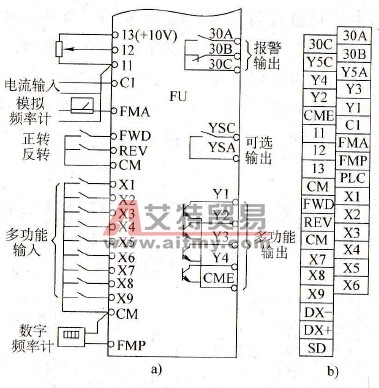

    图4-2    变频器的外部控制端子

   a)外控接线图b）控制端子的安排
