变频器内部控制电路框图是怎样的

    变频器内部的控制电路框图如图4-1所示。说明如下：

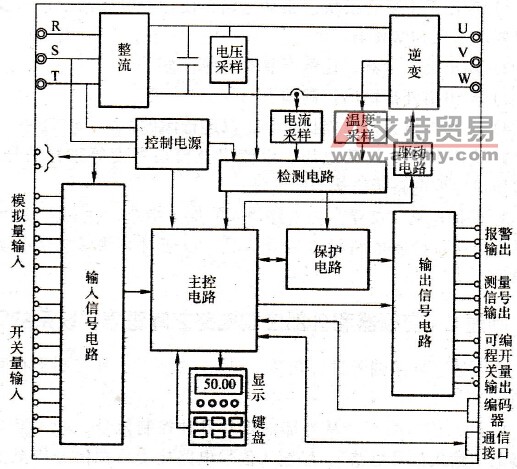

    图4-1    变频器内的控制电路框图

    1．主控电路。主要功能如下：

   (1)接受各种信号

   1)在功能预置阶段，接受对各功能能的预置信号；

   2)接受从键盘或外接输入端子输入的给定信号；

   3)接受从外接输入端子或通信接口输入的控制信号；

   4)接受从检测电路输入的检测信号；

   5)接受从保护电路输入的保护执行信号等。

   (2)进行基本运算  最主要的运算包括：

   1)进行矢量控制运算或其他必要的运算；

   2)实时地计算出SPWM波形各切换点的时刻。

   (3)输出计算结果

   1)输出至逆变管模块的驱动电路，使逆变管按给定信号及预置要求输入SPWM电压波。

   2)输出给显示器，显示当前的各种状态。

   3)输出给外接输出控制端子。

    4)向保护电路发出保护指令，以进行保护。

    2．检测电路。接受电压、电流以及模块温度等采样信号，并转换成主控电路所能接受的信号；

    3．保护电路。接受主控电路输入的保护指令，并实施保护。同时也直接从检测电路输入检测信号，以便对某些紧急情况实施保护。
