锅炉风机变频调速时,要求在炉前和楼上控制室

来源:艾特贸易2017-06-05

简介可利用变频器输入控制端子中的升速和降速功能来实现。如图 4-27 ,将变频器输入端子中的 X1 和 X2 分别预置为升速端子和降速端子。将两组按钮开关分别装在两个操作盒内: CA 为炉前

    可利用变频器输入控制端子中的升速和降速功能来实现。如图4-27,将变频器输入端子中的X1X2分别预置为升速端子和降速端子。将两组按钮开关分别装在两个操作盒内:

   CA为炉前操作盒,内装SB1SB2和频率计FACB为控制室操作盒,内装SB3SB4和频率计FB

    SB1SB3并联,用于控制升速端子X1。则不论在炉前按SB1,或在控制室按SB3,变频器都能升速;

    又将SB2SB4并联,用于控制降速端子X2。则不论在炉前按SB2,或在控制室按SB4,变频器都能降速。

    如将变频器的模拟量输出端预置为0~20mA电流输出,则两个频率计FAFB串联后接至FMCM2之间。

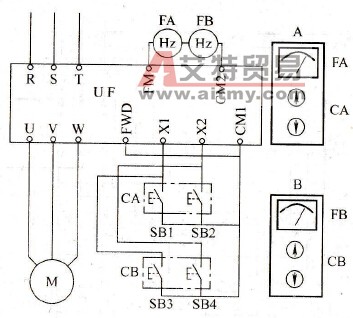

两地升降速控制

    4-27    两地升降速控制
