怎样正确地控制电动机的起动和停止

来源:艾特贸易2017-06-05

简介正确控制电动机起动和停止的参考电路如图 4-25 所示。接触器 KM 用于控制变频器接通和断开电源;继电器 KA 用于接通正转(或反转)的控制电路。控制过程应该满足两个要求: 1 .通

    正确控制电动机起动和停止的参考电路如图4-25所示。接触器KM用于控制变频器接通和断开电源;继电器KA用于接通正转(或反转)的控制电路。控制过程应该满足两个要求:

    1.通电对起动的制约。变频器未接通电源之前,正转(或反转)控制电路不能工作,电动机不能起动。图4-25b中之接触器KM触点“L-5”的作用就在于此:只有当接触器已经得电,变频器通电以后,继电器KA才能通电。

    2.运行对断电的制约。在电动机停止运行之前,变频器不能切断电源。图4-25b中之继电器KA触点“L-1”的作用就在于此。只有当继电器已经断电,电动机停机以后,接触器KM才能断电。

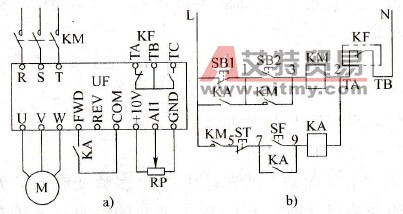

正确控制电动机起动和停止的电路

    4-25    正确控制电动机起动和停止的电路

   a)主电路b)控制电路
