怎样利用变频器报警输出端子

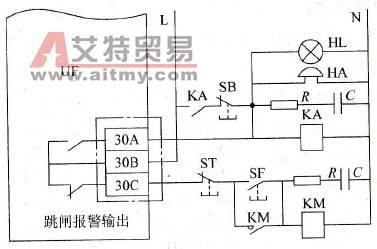

    对报警输出端子的利用主要有两个方面，具体电路如图4-16所示。

    图4-16    报警端子的应用电路

    1．切断变频器电源。图中接触器KM是用来接通变频器电源的，报警输出的动断（常闭）触点“30B-30C”串联在KM的线圈电路内。为了保护报警输出的触点，在接触器的线圈两端，应并联阻容吸收电路（图中之R-C电路）。

    当变频器因故障而跳闸时，触点“30B-30C”断开，KM的线圈断电，其主触点使变频器切断电源。

    2．进行声光报警。声光报警电路由报警输出的动合（常开）触点“30B-30A”控制。当变频器跳闸时，触点“30B-30A”闭合，将报警指示灯HL和电笛HA接通，进行声光报警。

    与此同时，继电器KA得电，其触点将声光报警电路自锁，使变频器断电后，声光报警能持续下去，直至工作人员按下SB为止。

    继电器线圈和电笛线圈的两端，也需要并联阻容吸收电路，以保护触点。
