能否通过变频器模拟量输出信号得到较多挡次的

    方法可有多种。这里介绍一种利用“点条转换”集成电路得到多档控制信号的方法，如图4-19所示。

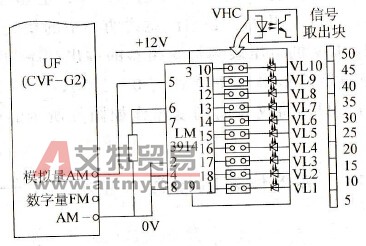

    图4-19    将模拟量转换成多挡控制信号

    以采用康沃CVF-G2变频器为例，将功能码b-10预置为“0”，则AM端子输出的即为与输出频率成正比的电压信号。利用“点一条转换”集成电路LM3914，可以把频率信号转换成10档开关信号。既可以用发光二极管VL粗略地显示当前的输出频率，也可以用光电耦合管VHC得到与所需频率对应的控制信号。
