怎样确定变频器目标值的大小

    因为目标信号和反馈信号常常并不是同一种物理量，难以直接进行比较。所以，大多数变频器的目标信号和反馈信号都用传感器(SP)量程的百分数来表示。

    例如，要求储气罐内的空气压力保持为0.6MPa，传感器的输出信号为4~ 20mA的电流信号，则：

    当SP的量程为0~1MPa时，有：

    与0.6MPa对应的百分数为60%，对应的信号电流为：

    XT=[4+ (20-4)×0.6] mA=13.6mA

    目标值定为60%，如图5-11a所示；

    当SP的量程为0~5MPa时，有：

    与0.6MPa对应的百分数为12%，对应的信号电流为：

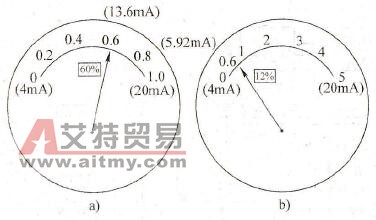

    图5-11    确定目标信号

    a)量程为1MPa；b）量程为5MPa

    XT=4+(20-4)×0.12=5.92mA

    目标值定为12%，如图5-11b所示。
