实现多单元同步控制,各单元可由操作工手动调

来源:艾特贸易2017-06-05

简介1 .同步控制概述。多单元同步控制在塑料、印染以及造纸机械中有着广泛的应用,这些机械往往具有许多个传动单元,每个单元都有各自独立的拖动系统。而同时,又要求各单元间被

    1.同步控制概述。多单元同步控制在塑料、印染以及造纸机械中有着广泛的应用,这些机械往往具有许多个传动单元,每个单元都有各自独立的拖动系统。而同时,又要求各单元间被加工物(布匹、纸张等)的运行线速度能够步调一致,即实现同步运行。例如,在图4-43所示的控制系统中,要求:

   v1=v2=v3=v4=v5

    式中,v1v2v3v4v5是各单元被加工物的线速度。

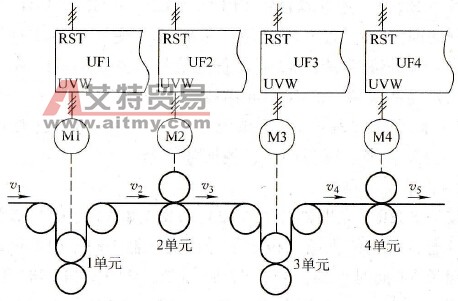

同步控制示例

    4-43    同步控制示例

    2.同步运行的控制要求

   (1)统调。各单元要能够同时升速和降速。统调是根据主令单元(通常是1单元)对转速的要求来进行调节的。

   (2)局部微调。当操作人员发现某单元的线速度不同步时,可以进行微调(人工干预)。微调时,该单元以后的各单元的转速必须同时升降或降速,而不必逐个地进行。

    例如,当2单元需要调节时,则2~4单元同时升降或降速;当3单元需要调节时,则3~4单元同时升降或降速。

    (3)单独微调。在检修和调试阶段,或者遇到特殊情况时,又必须能够对每个单元的转速单独地进行微调。

    3.控制电路示例。以四个单元的同步为例,其控制电路如图4-44所示。

光电耦合管控制四单元同步系统

    4-44    光电耦合管控制四单元同步系统

   (1)统调。统调通过按钮开关SBIR(升速)和SBID(降速)来进行。

    按下SB1R,光电耦合管VB11VB21VB31VB41的二极管部分同时导通,它们的光敏三极管部分使变频器UF1UF2UF3UF4的升速端子Xl同时得到信号,各单元电动机同时升速;

    按下SBID,光电耦合管VB12VB22VB32VB42的二极管部分同时导通,它们的光敏三极管部分使变频器UF1UF2UF3UF4的降速端子X2同时得到信号,各电动机同时降速。

   (2)局部微调。2~4单元由按钮开关SB2R(升速)和SB2D(降速)来进行微调,3~4单元由按钮开关SB3R(升速)和SB3D(降速)来进行微调。今说明如下:

   2~4单元微调:

    按下SB2R,光电耦合管VB23VB33VB43的二极管部分同时导通,它们的光敏三极管部分使变频器UF2UF3UF4的升速端子X1同时得到信号,电动机M2M3M4同时升速;

    按下SB2D,光电耦合管VB24VB34VB44的二极管部分同时导通,它们的光敏三极管部分使变频器UF2UF3UF4的降速端子X2同时得到信号,电动机M2M3M4同时降速。

   3~4单元微调:

    按下SB3R,光电耦合管VB35VB45的二极管部分同时导通,它们的光敏三极管部分使变频器UF3UF4的升速端子Xl同时得到信号,电动机M3M4同时升速;

    按下SB3D,光电耦合管VB36VB46的二极管部分同时导通,它们的光敏三极管部分使变频器UF3UF4的降速端子X2同时得到信号,电动机M3M4同时降速。

   (3)单台微调。单台微调分别由按钮开关SB11SB121单元)、SB21SB222单元)、SB31SB323单元)和SB41SB424单元)来进行。今以3单元微调为例,说明如下:

    按下SB31,则变频器UF3的升速端子X1得到信号,电动机M3升速;

    按下SB32,则变频器UF3的降速端子X2得到信号,电动机M3降速。

    操作面板如图4-44的右下方所示。
