变频器过载保护有什么特点

    主要特点如下：

    1．反时限特性。即，过载电流越大，允许运行的时间越短，其保护曲线如图8-3a所示。图中，横坐标是电动机的电流负荷率：

   βI=IM/IMN    (8-2)

式中  βI-电动机的电流负荷率；

   IM-电动机的运行电流，A；

   IMN-电动机的额定电流，A。

    纵坐标是变频器的跳闸时间tT，也就是允许运行的时间。

    由图知，当βI> 1.0时：

    如β3>β2>β1

    则t3<t2<t1

    2．保护曲线与工作频率有关。因为工作频率越低，电动机的散热越差，故在过载程度相同的情况下，允许运行的时间（即跳闸时间）越短，如图b中之曲线①、曲线②和曲线③所示。由图知，在电流负荷率相同（都等于Px）的情况下：

    如   fC<fB<fA

    则   tC<tB<tA

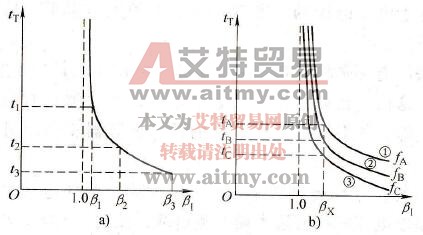

    图8-3    过载时的热保护曲线

   a)反时限特性b）变频器的热保护功能
