水源水位变化的控制参数有几种

    当取水泵站从大江或大河取水时，水源水位处于不断改变的状态中。对于水源水位变化时变频调速的控制方式，也有两种方法，如图5-25所示。分述如下：

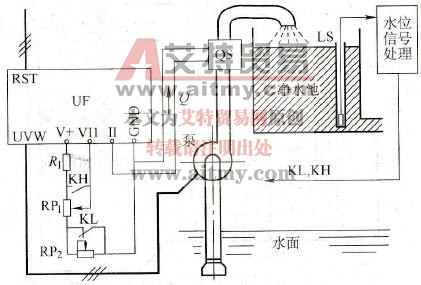

    1．恒流量取水。以流量为控制参数，实行恒流量取水，如图所示。

    图中，QS是流量变送器。因此，反馈信号是与流量成正比的电流信号。

    需要清单的是，取水泵站取出的水通常是并不直接供给用户的，而是将水先泵入净水池，经过处理后再供水给用户的。而净水池流出的流量是取决于用户的用水情况。所以，当流量恒定时，净水池的水位有过高或过低的可能。简单处理的方法如图所示：

   LS是水位传感器。正常情况下，目标信号由R1和RP1决定；

    当净水池的水位低于下限水位时，继电器KL得电，其动断触点断开，RP2接入电路，目标信号增大，取水流量也随之增加；

    当净水池的水位高于上限水位时，继电器KH得电，其动合触点闭合，R1被短路，目标信号减小，取水流量也随之减小。

    2．恒压取水。由于流量计价格较昂贵，故有的用户采用恒压控制，实践证明，效果也很好。

    图5-25    水源水位变化时的变频调速
