变频器升、降速应用在杆式传感器的水位控制
来源：艾特贸易2017-10-11
简介各杆的作用： A 杆一一公共杆（电源“ - ”极）； B 杆——下极限水位 (LL2) 检测杆，控制继电器 KA1 ； C 杆——下限水位 (LL1) 检测杆，控制继电器 KA2 ； D 杆——上限水位 (LH1) 检测杆，
各杆的作用：A杆一一公共杆（电源“-”极）；
B杆——下极限水位(LL2)检测杆，控制继电器KA1；
C杆——下限水位(LL1)检测杆，控制继电器KA2；
D杆——上限水位(LH1)检测杆，控制继电器KA3；
E杆——上极限水位(LH2)检测杆，控制继电器KA4。
各继电器状态：水位正常时，KA1、KA2得电，KA3、KA4失电。
水位低于LL1：KA2失电→X2得到信号→水泵加速；
水位高于LL1：KA2得电→X2失去信号→水泵停止加速。
水位高于LH1：KA3得电→X3得到信号→水泵减速；
水位低于LH1：KA3失电→X3失去信号→水泵停止减速。

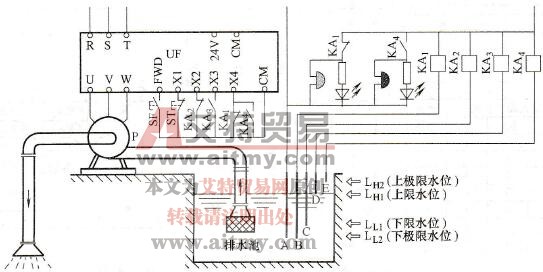

图5-13 升、降速应用于排水的水位控制
