鼓风机使用变频器的PID功能过电流跳闸

来源：艾特贸易2017-06-05

简介有一台用于恒温控制的鼓风机，使用变频器的 PID 功能时，起动时常因过电流而跳闸，怎么办由于所选变频器是康沃 CVF-P2 系列变频器，无 PID 的切换功能。故建议采用外部 PID 控制器，

有一台用于恒温控制的鼓风机，使用变频器的PID功能时，起动时常因过电流而跳闸，怎么办

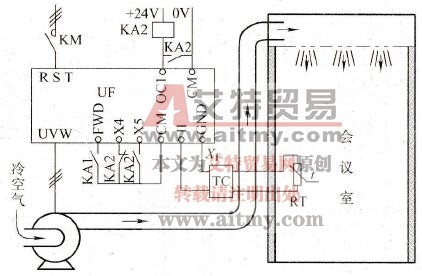

由于所选变频器是康沃CVF-P2系列变频器，无PID的切换功能。故建议采用外部PID控制器，如图5-19所示。

图中，TC是具有PID调节功能的温度控制器，其输出信号作为变频器的频率给定信号，接至变频器的II端（电流信号输入端）。通过将功能码L-66预置为“9”，则输入端子X4为第一加、减速时间选择端；功能码L-67预置为“10”，则输入端子X5为第二加、减速时间选择端。又将功能码b-7（加速时间1)和b-8（减速时间1）预置为40s；功能码H-42(加速时间2)和H-43（减速时间2）预置为2.0s。

继电器KA1用于控制电动机的起动与停机。起动时，继电器KA2未动作，其常闭触点使输入端子X4得到信号，使电动机在起动时按加速时间40s起动。待起动到一定频率（如50Hz）时，输出端OC1导通，继电器KA2得电并动作，其常闭触点断开，常开触点闭合，变频器的输入端子X4失去信号，而X5得到信号，变频器的加、减速时间转为2.0s（考虑到室内温度的变化比较缓慢，故第二加、减速时间不宜过短）。继电器KA2动作后，其常开触点将自锁，继续保持通电状态。
